Таблица манипуляционных знаков
Ничего не найдено.
| № ГОСТ 14192-96 | Знак | Название по ГОСТ 14192-96 | № ГОСТ 34757-2021 ISO 780 · ISO 7000 |
Название по ГОСТ 34757-2021 | Значение | Особые правила | Подробнее | Файлы |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
Хрупкое. Осторожно |
3 (табл. 2) ISO 780 № 3 ISO 7000-0621 |
Хрупкое. Осторожно | Содержимое хрупкое: с грузом нужно обращаться осторожно. | ГОСТ 34757-2021: только для хрупких товаров, которые не защитить обычной упаковкой. ГОСТ 14192-96: при перевозке по железной дороге допускается красный знак на светлом фоне. | Подробнее о знаке | SVG PDF |
| 2 |
|
Беречь от солнечных лучей |
11 (табл. 5) ISO 780 № 11 ISO 7000-0624 |
Беречь от солнечных лучей | Груз нужно защищать от солнечных лучей. | ГОСТ 34757-2021: только когда знак нужен, в ориентации как на рисунке. | Подробнее о знаке | SVG PDF |
| 3 |
|
Беречь от влаги |
10 (табл. 5) ISO 780 № 10 ISO 7000-0626 |
Беречь от влаги | Груз нужно защищать от влаги: беречь от её попадания и держать в сухом месте. | ГОСТ 14192-96: капли дождя на знаке можно не изображать (п. 5.10). ГОСТ 34757-2021: только когда знак нужен, в ориентации как на рисунке. | Подробнее о знаке | SVG PDF |
| 4 |
|
Беречь от излучения | нет | нет | Любое излучение может изменить свойства груза (пример — непроявленная плёнка). | Рисунок — плёнка с надписью FOTO | — | SVG PDF |
| 5 |
|
Пределы температуры до 2013 — «Ограничение температуры» |
14 (табл. 5) ISO 780 № 14 ISO 7000-0632 |
Ограничение температуры | Хранить и перевозить в указанном диапазоне температур. | ГОСТ 34757-2021: только для грузов с температурным режимом | — | SVG PDF |
| 6 |
|
Скоропортящийся груз | нет | нет | Нужны охлаждение, обогрев или проветривание; для перевозки по правилам для скоропортящихся. | ГОСТ 14192-96, п. 5.10: голубой на светлом фоне | — | SVG PDF |
| 7 |
|
Герметичная упаковка | 15 (табл. 5) в ISO 780 нет | Герметичная упаковка | Не вскрывать при перевозке, перегрузке, хранении. | — | — | SVG PDF |
| 8 |
|
Крюками не брать |
4 (табл. 3) ISO 780 № 4 ISO 7000-0622 |
Крюками не брать | Не поднимать крюками. | ГОСТ 34757-2021: допускается рукописное нанесение запрещающего знака | — | SVG PDF |
| 9 |
|
Место строповки |
2 (табл. 1) ISO 780 № 2 ISO 7000-0625 |
Место строповки | Показывает, где располагать канаты или цепи для подъёма груза. | ГОСТ 34757-2021 (табл. 1 — грузы в крупногабаритной упаковке): обязателен для маркировки тяжёлых грузов. ГОСТ 14192-96: на упакованный груз — непосредственно на тару. | Подробнее о знаке | SVG PDF |
| 10 |
|
Здесь поднимать тележкой запрещается |
5 (табл. 3) ISO 780 № 5 ISO 7000-0629 |
Подъём ручной тележкой запрещается | Не поднимать груз тележкой с этой стороны. | ГОСТ 34757-2021: допускается рукописное нанесение запрещающего знака | — | SVG PDF |
| 11 |
|
Верх |
13 (табл. 5) ISO 780 № 13 ISO 7000-0623 |
Верх | Правильное вертикальное положение груза: стрелки показывают, где верх. | ГОСТ 14192-96: на экспорт — с четырёх сторон. ГОСТ 34757-2021: на четырёх вертикальных стенках, в грузовой единице — на виду. | Разбор знака | SVG PDF |
| 12 |
|
Центр тяжести |
1 (табл. 1) ISO 780 № 1 ISO 7000-0627 |
Центр тяжести | Показывает место центра тяжести груза: знак ставят там, куда проецируется фактический центр тяжести на сторону упаковки. | ГОСТ 14192-96: наносят, если центр тяжести не совпадает с геометрическим центром. ГОСТ 34757-2021 (табл. 1 — грузы в крупногабаритной упаковке): обязателен для маркировки тяжёлых грузов. | Подробнее о знаке | SVG PDF |
| 13 |
|
Тропическая упаковка | нет | нет | Повреждение упаковки при погрузке, перевозке или хранении может испортить груз из-за тропического климата. На знаке — буква «Т» и месяц и год упаковывания. | ГОСТ 14192-96, п. 5.10: знак выполняют красным цветом. | — | SVG PDF |
| 14 |
|
Штабелировать запрещается |
18 (табл. 6) ISO 780 № 17 ISO 7000-2402 |
Штабелирование запрещено | Груз нельзя штабелировать: при перевозке и хранении на него не кладут другие грузы. | ГОСТ 34757-2021: если упаковка повреждена, запрещающий знак рекомендуют добавить на месте вручную; запрещающий знак может быть рукописным; ориентация — как на рисунке. | Подробнее о знаке | SVG PDF |
| 15 |
|
Поднимать непосредственно за груз | нет | нет | Поднимать за изделие, не за упаковку. | — | — | SVG PDF |
| 16 |
|
Открывать здесь | нет | нет | Вскрывать только в указанном месте. | — | — | SVG PDF |
| 17 |
|
Защищать от радиоактивных источников |
12 (табл. 5) ISO 780 № 12 ISO 7000-2401 |
Защитить от радиоактивных источников | Проникающее излучение может снизить ценность груза или полностью его испортить. | ГОСТ 34757-2021: применять, только когда необходимо; наносить в ориентации, как на рисунке. | — | SVG PDF |
| 18 |
|
Не кантовать до 2013 — «Не катить» |
9 (табл. 5) ISO 780 № 9 ISO 7000-2405 |
Не катить | Груз нельзя кантовать: переворачивать, класть на бок, катить. | ГОСТ 34757-2021: ставить, только когда нужно; допускается рукописное нанесение запрещающего знака. | Подробнее о знаке | SVG PDF |
| 19 |
|

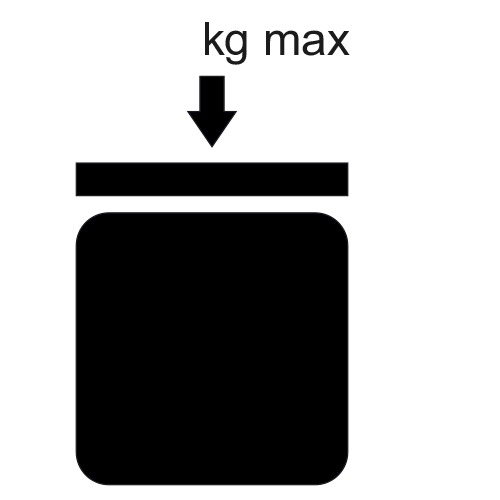

Предел штабелирования по массе до 2013 — «Штабелирование ограничено» |
16 (табл. 6) ISO 780 № 15 ISO 7000-0630 |
Штабелирование ограничено | Наибольшая нагрузка, которую можно поставить на транспортную упаковку в штабеле; массу в килограммах вписывают в знак. | ГОСТ 34757-2021: указывают наибольшую разрешённую нагрузку на нижний упакованный груз; число XX допускается исправить вручную, при повреждении упаковки это рекомендуют сделать на месте; ориентация — как на рисунке. | Разбор знака | SVG PDF |
| 20 |
|
Зажимать здесь |
8 (табл. 4) ISO 780 № 8 ISO 7000-0631 |
Зажимать здесь | Брать зажимами в указанных местах. | ГОСТ 34757-2021: на противоположных сторонах, на виду у оператора | — | SVG PDF |
| 21 |
|
Не зажимать |
7 (табл. 4) ISO 780 № 7 ISO 7000-2404 |
Не зажимать | Не зажимать по указанным сторонам. | ГОСТ 34757-2021: допускается рукописное нанесение запрещающего знака | — | SVG PDF |
| 22 |
|
Предел по количеству ярусов в штабеле |
17 (табл. 6) ISO 780 № 16 ISO 7000-2403 |
Количество ярусов в штабеле ограничено | Сколько одинаковых грузов можно штабелировать один на другой; n — предельное количество ярусов. | ГОСТ 34757-2021: n не включает нижний упакованный груз; n можно исправить вручную; запрещающий знак может быть рукописным; ориентация — как на рисунке. | Разбор знака | SVG PDF |
| 23 |
|
Вилочные погрузчики не использовать |
6 (табл. 4) ISO 780 № 6 ISO 7000-2406 |
Вилочные погрузчики не применять | Груз нельзя поднимать и перемещать вилочным погрузчиком или похожим подъёмным оборудованием. | ГОСТ 34757-2021: применять, только когда необходимо; допускается рукописное нанесение запрещающего знака. | — | SVG PDF |
Как читать таблицу
В таблице 23 знака — столько их в ГОСТ 14192-96. У 18 знаков два номера: по ГОСТ 14192-96 и по ГОСТ 34757-2021. Номера в стандартах разные: например, «Хрупкое. Осторожно» — № 1 и № 3, «Верх» — № 11 и № 13.
- «нет» в колонках ГОСТ 34757-2021 — знака в этом стандарте нет. Таких знаков пять: № 4 «Беречь от излучения», № 6 «Скоропортящийся груз», № 13 «Тропическая упаковка», № 15 «Поднимать непосредственно за груз» и № 16 «Открывать здесь».
- «до 2013 — …» — прежнее название по ГОСТ 14192-96. Изменение № 3 (в России с 01.01.2013) переименовало три знака: № 5, 18 и 19.
- «Особые правила» — коротко, что стандарт требует или допускает именно для этого знака: цвет, место, когда знак ставить.
- «ISO 780 · ISO 7000» под номером по ГОСТ 34757-2021 — номер знака по международному стандарту ISO 780:2015 и его регистрационный номер в базе графических символов ISO 7000 (например, «Хрупкое. Осторожно» — ISO 7000-0621). ГОСТ 34757-2021 разработан с учётом ISO 780:2015 (степень соответствия — NEQ); 17 его знаков есть в ISO 780:2015: номера совпадают с № 1 по № 14, дальше сдвинуты на единицу, потому что № 15 «Герметичная упаковка» в ISO 780 нет (наше сопоставление таблиц). У пяти знаков только из ГОСТ 14192-96 номеров ISO тоже нет.
«Верх» и «Не кантовать» — два разных знака. «Верх» (две стрелки вверх) показывает, как груз должен стоять. «Не кантовать» запрещает груз переворачивать; в ГОСТ 34757-2021 этот знак называется «Не катить». Подробно — на странице «Не кантовать» и «Верх».
Как устроен ГОСТ 34757-2021
18 знаков разложены по шести таблицам — по тому, с какой упаковкой и как работают:
| Таблица ГОСТ 34757-2021 | Для чего | Знаки (№ по ГОСТ 34757-2021) |
|---|---|---|
| 1 | крупногабаритная упаковка | 1–2 |
| 2 | упаковка среднего и малого размеров, любая обработка | 3 |
| 3 | упаковка среднего и малого размеров, ручная обработка | 4–5 |
| 4 | механизированная обработка | 6–8 |
| 5 | перевозка и хранение | 9–15 |
| 6 | хранение | 16–18 |
Какой ГОСТ применять: 14192-96 или 34757-2021
Оба стандарта действуют. ГОСТ 34757-2021 введён с 1 мая 2022 года вместо ГОСТ Р 51474-99 — ГОСТ 14192-96 он не заменяет. У ГОСТ 14192-96 заменяющего стандарта нет.
| ГОСТ 14192-96 «Маркировка грузов» | ГОСТ 34757-2021 «Упаковка. Маркировка, указывающая на способ обращения с грузами» | |
|---|---|---|
| Статус | действует с 01.01.1998, с изменениями № 1–3 | действует с 01.05.2022 |
| Что регулирует | всю транспортную маркировку: знаки, надписи, место и способ нанесения, размеры ярлыков | только манипуляционные знаки: рисунок, значение, цвет, размер, место для части знаков |
| Знаков | 23 | 18 |
| Опасные грузы | маркируют по ГОСТ 19433 | на опасные грузы не распространяется |
ГОСТ 34757-2021 учитывает основные положения международного стандарта ISO 780:2015 (степень соответствия NEQ) и подготовлен на основе ГОСТ Р 51474-99. Он включён в перечень стандартов к техническому регламенту ТР ТС 005/2011 «О безопасности упаковки».
Все 18 знаков ГОСТ 34757-2021 есть и в ГОСТ 14192-96, но под другими номерами и часто под другими названиями: например, «Не кантовать» в ГОСТ 34757-2021 называется «Не катить». Поэтому номер знака пишут вместе с обозначением стандарта — так рекомендует п. 4.3 ГОСТ 14192-96.
Для гофроящиков по умолчанию указывайте ГОСТ 14192-96: он задаёт всю транспортную маркировку — знаки, надписи, место и способ нанесения, — и все 18 знаков ГОСТ 34757-2021 в нём есть под своими номерами. Номер по ГОСТ 34757-2021 дайте рядом в скобках. ГОСТ 34757-2021 делайте основным, если этого требуют заказчик или документы на продукцию (наш совет).
Где ставить знаки на коробке
По ГОСТ 14192-96 знаки наносят на каждое грузовое место в левом верхнем углу двух соседних стенок тары. В ГОСТ 34757-2021 одного правила для всех знаков нет: место указано для отдельных знаков. Где правила расходятся:
| Знак (№ 14192 / № 34757) | ГОСТ 14192-96 | ГОСТ 34757-2021 |
|---|---|---|
| «Хрупкое. Осторожно» (1 / 3), «Верх» (11 / 13) | левый верхний угол двух соседних стенок (п. 5.5); на экспорт — в левом верхнем углу с четырёх сторон (п. 7.8) | у левого или правого верхнего угла на всех четырёх вертикальных стенках; если места мало — минимум в верхних углах двух противоположных; «Верх» в грузовой единице — так, чтобы его было видно |
| «Место строповки» (9 / 2) | прямо на таре с двух противоположных сторон (п. 5.5.1) | на двух противоположных сторонах, чтобы упаковку можно было держать горизонтально; для тяжёлых грузов в крупногабаритной упаковке знак обязателен (табл. 1) |
| «Центр тяжести» (12 / 1) | на соседних боковой и торцовой сторонах в проекции центра тяжести; на открытом подвижном составе — ещё сверху и снизу (п. 5.5.2); на экспорт — шесть сторон, минимум две (п. 7.9) | по возможности на всех шести сторонах, но не меньше чем на четырёх боковых; для тяжёлых грузов в крупногабаритной упаковке знак обязателен (табл. 1) |
| «Зажимать здесь» (20 / 8) | общее правило п. 5.5 | на противоположных сторонах, на виду у оператора погрузчика; не на тех сторонах, которые захватывают зажимами |

Цвет знаков
Оба стандарта требуют чёрный цвет знаков. Если чёрный на упаковке плохо виден, знак наносят на светлый контрастный фон, лучше белый. Красный, оранжевый и жёлтый не рекомендуются: по ГОСТ 34757-2021 их можно принять за маркировку опасных грузов. ГОСТ 14192-96 их не рекомендует, кроме случаев, когда их предусматривают национальные нормативные или технические документы.
Исключения прямо записаны в ГОСТ 14192-96:
- № 1 «Хрупкое. Осторожно» можно делать красным на светлом фоне при перевозке по железной дороге;
- № 6 «Скоропортящийся груз» — голубой на светлом фоне;
- № 13 «Тропическая упаковка» — красный;
- на № 3 «Беречь от влаги» капли дождя можно не рисовать; знаки можно наносить с просветами.
Обводить знак рамкой ГОСТ 34757-2021 не рекомендует.
Размер знака под размер коробки
По ГОСТ 34757-2021 габаритная высота знака — 100, 150 или 200 мм. Под размер и форму упаковки знак можно сделать больше или меньше, если он остаётся чётким; пропорции можно менять ради чёткости, если значение знака сохраняется.
ГОСТ 14192-96 даёт рекомендуемые размеры в приложении В. Сначала по габаритам грузового места выбирают ярлык (таблица В.0), а размеры каждого знака подобраны под эти ярлыки (таблицы В.1–В.23). Высота у разных знаков своя — для примера два знака:
| Ярлык, мм (откл. +10 мм) | Длина или ширина места, мм | Высота места, мм | Высота знака «Хрупкое. Осторожно», мм | Высота знака «Не кантовать», мм |
|---|---|---|---|---|
| 52×74 | до 1000 включ. | до 200 включ. | 64 | 64 |
| 74×105 | св. 1000 до 1500 включ. | св. 200 | 95 | 85 |
| 105×148 | св. 1500 | — | 138 | 125 |
| 148×210 | — | — | 200 | 170 |
Если длина или ширина и высота грузового места попадают в разные строки таблицы В.0, берите ярлык по строке, которая даёт больший ярлык (наша трактовка). Пример: у коробки 600×400×400 мм длина 600 мм подходит под ярлык 52×74, а высота 400 мм (больше 200) — под 74×105. Берём ярлык 74×105 и знак «Хрупкое. Осторожно» высотой 95 мм. Приложение В рекомендуемое, поэтому ярлык крупнее стандарт не нарушает.
На ярлыках, сделанных типографским способом, знак отстоит от края не меньше чем на 5 мм. Поэтому знак высотой 64 мм помещается в ярлык 52×74 мм: 74 − 2 × 5 = 64. Если грузовое место не позволяет взять ярлыки из таблицы В.0, рекомендуются ярлыки 37×52 и 26×37 мм: размер знака на них выбирают произвольно, рисунок не меняют. Если маркировка не помещается прямо на упаковке, размеры знака можно уменьшить на 1–2 градации. Размеры знаков, у которых есть своя страница, — на ней; размеры остальных — в таблицах В.1–В.23 ГОСТ 14192-96.
Как нанести знак
По ГОСТ 14192-96 маркировку наносят на ярлыки или прямо на тару. Среди способов — типографский, окраска по трафарету, штемпелевание, маркировочные машины. Краска не должна липнуть и стираться.
- Печать на гофроящике. Для партии коробок знаки печатают вместе с остальной маркировкой при изготовлении коробок: печать на упаковке.
- Трафарет. Знаки ГОСТ 34757-2021 разработаны так, чтобы их можно было наносить по трафарету без изменения рисунка. Для крупногабаритной упаковки этот стандарт предусматривает трафарет прямо на упаковке; допускается и ярлык.
- От руки. У знаков № 4, 5, 6, 7, 9, 16, 17 и 18 ГОСТ 34757-2021 (по ГОСТ 14192-96 — № 8, 10, 23, 21, 18, 19, 22, 14) допускает рукописное нанесение запрещающего знака; число на знаках № 16 и 17 (№ 19 и 22 по ГОСТ 14192-96) можно исправить вручную. ГОСТ 14192-96 разрешает от руки только часть надписей (п. 5.7); о знаках от руки в нём не сказано.
Все способы нанесения и требования к краске — на странице ГОСТ 14192-96 «Маркировка грузов».
Как указать знаки в ТЗ
Рекомендуемое обозначение знака по ГОСТ 14192-96 — номер или название знака и обозначение стандарта, например «2 ГОСТ 14192-96» или «„Беречь от солнечных лучей“ ГОСТ 14192-96». В ГОСТ 34757-2021 правила обозначения нет. Советуем дать в скобках и номер по нему — так нумерацию не перепутают. Какие знаки нужны продукции, устанавливают стандарты и другие документы на неё.
Готовая строка маркировки для ТЗ — на странице ГОСТ 14192-96.
Частые ошибки в знаках
- Рамка вокруг знака. ГОСТ 34757-2021 не рекомендует обводить знаки контуром (п. 4.2).
- Свой рисунок. Изображение знака должно соответствовать таблице 1 ГОСТ 14192-96 (п. 4.1). По ГОСТ 34757-2021 у каждого рисунка одно значение; изменять рисунок допускается ради лучшей формы трафарета (п. 4.2), а пропорции — ради чёткости при сохранении значения (п. 4.4).
- Красный, оранжевый или жёлтый знак. Оба стандарта эти цвета не рекомендуют, кроме исключений ГОСТ 14192-96 (ГОСТ 14192-96, п. 5.10; ГОСТ 34757-2021, п. 4.3).
- Знак не в той ориентации. Знаки № 3, 10–13 и 16–18 ГОСТ 34757-2021 (по ГОСТ 14192-96 — № 1, 3, 2, 17, 11, 19, 22, 14) наносят так, как на рисунке: например, стрелки «Верх» — только вверх.
- Знак «на всякий случай». У большинства знаков ГОСТ 34757-2021 ограничивает применение случаями, когда знак нужен. «Хрупкое. Осторожно» — только для товаров, которые нельзя защитить обычной упаковкой.
- Знак, которого нет в ГОСТ. «Верх, не кантовать», «Не переворачивать», «Ножом не вскрывать», «Не бросать» — не знаки ГОСТ 14192-96 и ГОСТ 34757-2021. Если способ обращения с грузом нельзя выразить знаком, ГОСТ 14192-96 допускает предупредительную надпись (п. 4.2).
Чего нет в таблице
В таблице — только манипуляционные знаки ГОСТ 14192-96 и ГОСТ 34757-2021. Знаков «Ножом не вскрывать», «Беречь от огня», «Не бросать» и «Осторожно стекло» в этих стандартах нет. Место, где вскрывать упаковку, показывает знак № 16 «Открывать здесь» по ГОСТ 14192-96.
Опасные грузы маркируют по ГОСТ 19433, предупредительную маркировку химической продукции делают по ГОСТ 31340. ГОСТ 34757-2021 на опасные грузы не распространяется.
Знаки соответствия, экологические и другие знаки, которые встречаются на упаковке, собраны ниже — в блоке «Другие знаки на упаковке». Об экомаркировке — в статье о символах утилизации на картонной упаковке, о нанесении знаков на коробки — в статье о значках на коробках.
Другие знаки на упаковке
Экологические знаки
-
Петля МебиусаУпаковку после использования можно сдать на переработку. Внутри петли может стоять код материала: у гофрокартона — 20 (PAP).
Разбор знака -
Перерабатываемый пластикКод пластика для сортировки и переработки: цифра внутри петли Мёбиуса и (или) буквы — 1 PET, 2 PE-HD, 3 PVC, 4 PE-LD, 5 PP, 6 PS, 7 — другие пластмассы.
Разбор знака -
Листок жизниРоссийская экомаркировка I типа: продукция прошла добровольную экологическую сертификацию с оценкой всего жизненного цикла (программа НП «Экологический союз»).
Разбор знака -
Необходима специальная утилизацияПеречёркнутый мусорный бак на колёсах: изделие нельзя выбрасывать с бытовыми отходами — его сдают в отдельный сбор (правило ЕС для электрического и электронного оборудования).
Разбор знака -
Выбрасывать в мусорное ведроНе сорить: использованную упаковку выбросить в урну или сдать на переработку. В ГОСТ 14192-96 — экологический знак «Беречь от загрязнений окружающую среду».
Разбор знака
Информационные знаки
-
Беречь от огня!Такого знака нет ни в ГОСТ 14192-96, ни в ГОСТ 34757-2021. По ГОСТ 14192-96 требование держать груз вдали от огня можно дать предупредительной надписью, если его нельзя выразить знаком.
-
Вес неттоМасса нетто — в транспортной маркировке это информационная надпись в килограммах; вместо неё можно указать число изделий в штуках.
-
Замороженный продуктУказывает на то, что товар требует низких температур хранения, с указанием оптимальной температуры.
-
Климатическое исполнениеДля какого климата и места размещения предназначено изделие: буквы — климатический район (У, УХЛ, Т и др.), цифра — категория размещения, например УХЛ4.
-
Срок годности после вскрытия упаковкиСимвол «открытая баночка» с числом месяцев: сколько продукт можно использовать после вскрытия упаковки. Ставят на косметике.
Знаки соответствия
-
Евразийское соответствиеЕдиный знак обращения продукции на рынке ЕАЭС (EAC): продукция прошла оценку соответствия и соответствует всем техническим регламентам ЕАЭС (ТС), которые на неё распространяются.
-
Обращение на рынке РФ (соответствие техническому регламенту)Национальный знак обращения на рынке России: им маркируют продукцию, которая подлежит обязательному подтверждению соответствия и прошла его по закону «О техническом регулировании». Буквы «Т» и «Р» внутри буквы «С».
-
РостестЗнак соответствия, который подтверждает, что продукция прошла процедуру обязательной сертификации или декларирования соответствия требованиям национальных стандартов Российской Федерации (ГОСТ Р), а для некоторых категорий — требованиям технических регламентов Таможенного союза (ТР ТС).
-
CE (Conformité Européenne — «европейское соответствие»)Маркировка ЕС: изготовитель заявляет, что продукция соответствует требованиям законодательства ЕС, которое предписывает эту маркировку. Наносит изготовитель или его уполномоченный представитель.
-
Кошер РоссииПодтверждает соответствие продукции кошерным нормативам, то есть соответствие диетическим предписаниям кашрута (системы законов в рамках еврейской религиозной традиции).
-
ХаляльЗнак соответствия «Халяль»: продукция прошла добровольную сертификацию халяль; право на знак выдаёт орган по сертификации халяль.
Знаки опасности
-
Содержит кислотуИнформируют о наличии кислоты в товаре и требуют соблюдения мер предосторожности при обращении с ним.
-
Едкое веществоЕдкое или коррозионное вещество: разрушает живую ткань и (или) металл. Такие грузы маркируют знаками опасности по ГОСТ 19433.
-
Токсическая опасностьЯдовитое вещество: может вызвать отравление при вдыхании, попадании внутрь или на кожу.
Способ обращения с грузом: как его поднимать, ставить, хранить и от чего беречь. По ГОСТ 14192-96 манипуляционные знаки — изображения, которые указывают способы обращения с грузом; они входят в транспортную маркировку вместе с надписями. ГОСТ 34757-2021 называет их графическими знаками, которые показывают порядок обработки грузов.
Действуют оба. С 1 мая 2022 года ГОСТ 34757-2021 применяется вместо отменённого ГОСТ Р 51474-99, а ГОСТ 14192-96 он не заменяет. В ГОСТ 34757-2021 — 18 знаков, номера у них другие; ГОСТ 14192-96 шире: 23 знака, надписи, место и способ нанесения. В документах номер знака пишут вместе с обозначением стандарта.
Нет. Это два самостоятельных межгосударственных стандарта: ГОСТ 34757-2021 — не часть, не новая редакция и не замена ГОСТ 14192-96. В России он действует с 1 мая 2022 года и применяется вместо ГОСТ Р 51474-99 — тот отменён с этой даты тем же приказом Росстандарта № 966-ст; ГОСТ 14192-96 действует в редакции с изменениями № 1–3. Какой стандарт применять, задаёт документация на продукцию (ГОСТ 14192-96, п. 5.11); в ТЗ рядом с номером знака указывают обозначение стандарта.
В таблице они стоят под номером по ГОСТ 34757-2021. ISO 780:2015 — международный стандарт графических знаков для обращения с упаковкой и её хранения, в нём 17 знаков; у каждого есть регистрационный номер в базе графических символов ISO 7000: «Хрупкое. Осторожно» — ISO 7000-0621, «Верх» — ISO 7000-0623, «Беречь от влаги» — ISO 7000-0626, «Центр тяжести» — ISO 7000-0627. Знак «Герметичная упаковка» и пять знаков, которые есть только в ГОСТ 14192-96, номеров ISO не имеют. Для экспортных грузов мы рекомендуем указывать в ТЗ оба обозначения — по ГОСТ и по ISO.
ГОСТ 34757-2021. ГОСТ Р 51474-99 отменён с 1 мая 2022 года; на портале Росстандарта для него указано: на территории РФ пользоваться ГОСТ 34757-2021. Новый стандарт подготовлен на основе старого. В ГОСТ Р 51474-99 было 23 знака, в ГОСТ 34757-2021 их 18.
На этой странице: в таблице у каждого знака — SVG и PDF A4, все знаки сразу — одним ZIP-архивом. Отдельного файла Word нет: SVG открывают векторные редакторы, PDF печатают как есть. Печатайте в масштабе 100 %.
Манипуляционные знаки показывают, как обращаться с грузом; номер, название по двум ГОСТ и значение каждого знака — в таблице на этой странице. Кроме них на упаковке бывают знаки соответствия, например EAC, экологические знаки, например петля Мёбиуса, и знаки опасных грузов по ГОСТ 19433. Как наносят знаки на картонные коробки — в статье о значках на коробках.
Нет: такого знака нет ни в ГОСТ 14192-96, ни в ГОСТ 34757-2021. ГОСТ 14192-96 допускает предупредительные надписи, только если способ обращения с грузом нельзя выразить знаком (п. 4.2). Место, где вскрывать упаковку, показывает знак № 16 «Открывать здесь» по ГОСТ 14192-96; в ГОСТ 34757-2021 этого знака нет.
Груз хранят, перевозят и перегружают только в указанном на знаке диапазоне температур. Так знак называется в ГОСТ 34757-2021 (№ 14); его ставят только на грузы, которым нужен температурный режим. В ГОСТ 14192-96 это № 5 «Пределы температуры»; до 2013 года он тоже назывался «Ограничение температуры».
По ГОСТ 34757-2021 высота знака — 100, 150 или 200 мм; больше или меньше можно, если знак остаётся чётким. ГОСТ 14192-96 рекомендует ярлыки 52×74, 74×105, 105×148 или 148×210 мм по габаритам грузового места, а размер знака подобран под ярлык: у «Хрупкое. Осторожно» высота 64, 95, 138 или 200 мм. Таблица — в разделе «Размер знака под размер коробки».
